누수설비 냉수 배관의 예상치 못한 경로로 발생한 아래층 천장 누수를 해결한 경기 파주시 문산읍 작업기 - 실시간공사현황

경기 파주시 문산읍 주택의 아래층 천장 누수 재발 현장입니다.
공압 검사를 통해 냉수 배관의 이상을 먼저 진단하였습니다.
옆방 바닥까지 이어진 배관 경로를 따라가 굴착 작업을 진행했습니다.
매립된 배관 결함을 찾아 교체함으로써 누수를 근본적으로 해결했습니다.

세면대 하부 직수배관을 수리했음에도 불구하고 아래층에서 다시 누수 신고가 들어온 현장입니다. 방문하여 상태를 확인하니 누수 부위가 건조되다 다시 젖어드는 전형적인 배관 누수 증상이었습니다. 정밀 점검을 위해 냉수 배관에 공기를 주입하는 공압 검사를 진행했고, 압력 손실이 확인되었습니다. 이후 가스 탐지를 실시하자 세면대 인근이 아닌 옆방 바닥에서 강한 반응이 감지되었습니다. 배관이 벽과 바닥을 타고 옆방까지 연결된 구조였기에 발생한 상황이었습니다. 확신을 갖기 위해 청음 탐지로 지점을 좁힌 뒤, 1차와 2차에 걸쳐 조심스럽게 굴착하였습니다. 결국 매립된 냉수 배관의 균열 부위를 찾아내어 새 배관으로 교체하는 보수를 진행했습니다. 근본적인 누수 지점을 제거함으로써 아래층 피해를 완전히 멈추게 했습니다.

1. 파주 문산 누수 탐지 후 배관 확인 작업

벽면-굴착-후-드러난-수도-배관-및-장비 — 배관 점검을 위해 굴착한 벽면 내부의 냉수 배관 연결 부위

정밀 탐지 결과에 따라 누수 의심 지점인 세면대 하부 벽면을 개방했습니다. 매립된 배관의 연결 상태를 육안으로 확인하고 추가 점검을 준비하는 단계입니다. 벽면 타일과 마감재가 제거되어 내부 배관이 그대로 드러나 있습니다.

2. 파주 문산 배관 누수 진단 장비 세팅 현황

작업을 위해 거실 바닥에 배치된 에어 컴프레이셔와 주황색 릴선입니다. — 정밀한 누수 위치 파악을 위한-배관 압력 테스트 장비 준비 상황

누수가 의심되는 지점을 정확히 특정하기 위해서는 장비의 역할이 매우 큽니다. 바닥 아래 매립된 배관의 미세한 균열을 찾기 위해 사용하는 컴프레셔와 각종 탐지 라인을 연결할 케이블들을 미리 점검하고 세팅하는 단계입니다. 정확한 데이터 확보를 위해 장비 상태를 최우선으로 체크했습니다.

3. 파주 문산읍 아파트 냉수 배관 누수 지점 확인

파주 문산읍 아파트 벽면을 굴착하여 드러난 냉수 배관의 모습입니다. — 벽체 내부로 노출된 냉수 배관의 누수 확인 현장

세면대 하부 쪽 벽면을 조심스럽게 파내어 내부 상황을 살펴보았습니다. esim대로 매립되어 있던 냉수 배관 부위가 모습을 드러냈습니다. 배관 연결 부위 근처를 따라 누수의 흔적을 정밀하게 확인하는 과정입니다.

4. 파주 문산읍 아파트 누수 지점 배관 노출 현장

굴착 작업 후 드러난 바닥 속의 검은색 배관과 주변 자갈들입니다. — 누수 지점 확인을 위해 굴착한 뒤 노출된 배관 부위입니다.

탐지기를 통해 반응이 온 지점을 정밀하게 파헤친 모습입니다. 바닥 아래 숨어있던 냉수 배관이 선명하게 드러났습니다. 배관 주변의 젖은 토사들을 확인하며 누수 경로를 분석하고 있습니다.

5. 파주 문산읍 아파트 바닥 배관 누수 수리 과정

바닥을 파내어-문제의 냉수 배관을 드러낸 작업 현장 모습입니다. — 배관 누수 지점을 찾기 위해-바닥면을 제거하고 내부를 확인하는 공사 과정입니다.

누수가 발생한 것으로 판단되는 바닥 부위를 집중적으로 굴착했습니다. 배관이 지나가는 경로를 따라 파쇄 작업을 진행하며 손상부를 찾아냅니다. 드릴 장비와 주변 도구들을 사용하여 정밀하게 작업을 이어가고 있습니다. 드러난 배관의 상태를 통해 정확한 교체 범위를 결정하기 위한 과정입니다.

6. 파주 문산 아파트 냉수 배관 하부 누수 확인 작업

누수 지점을 확인하기 위해-바닥을 파낸 작업 현장입니다. — 파주 문산 아파트-냉수 배관 누수 확인을 위한 굴착 상황

배관에서 새어 나오는 물로 인해 젖어있는 바닥 내부를 확인했습니다. 정확한 보수 범위를 정하기 위해 주변부까지 넓게 굴착을 진행했습니다. 노출된 배관의 결함을 찾아내어 근본적인 해결을 위한 기초 작업을 마쳤습니다.

7. 파주 문산 냉수 배관 누수 지점 정밀 확인

굴착된 바닥 속-노출된 검은색 수도 배관 부위 — 누수가 의심되는-매립 배관의 내부 모습을 촬영했습니다.

공압 검사와 가스 탐지를 통해 찾아낸 지점입니다. 바닥을 파내니 문제가 된 냉수 배관이 바로 보이네요. 배관 주변의 흙과 마감재를 정리하며 상태를 관찰했습니다. 문제가 있는 구간을 잘라내고 새 배관으로 연결할 것입니다.

8. 파주 문산 냉수 배관 누수 지점 굴착 및 점검

파주 문산 굴착 작업-드러난 냉수 배관의 누수 부위 점검 — 굴착을 통해 찾아낸 누수 발생 냉수 배관의 모습입니다

정밀한 공압 및 가스 탐지 후 굴착 작업을 진행했습니다. 바닥 아래 매립된 배관에서 새어 나오는 물을 확인했습니다. 누수가 발생한 정확한 위치를 찾아내어 신속히 보수하였습니다.

9. 파주 문산읍 아파트 냉수 배관 누수 지점 확인

굴착 작업 후 확인한-파손된 검은색 냉수 배관 — 바닥 굴착을 통해 드러난-손상된 냉수 배관의 모습입니다.

정밀 탐지를 위해 바닥을 파헤친 뒤 확인한 냉수 배관 상태입니다. 검은색 배관 표면에 물기가 머물러 있는 것을 볼 수 있습니다. 배관 끝부분이 손상되어 누수가 진행되고 있음을 직접 확인했습니다.

10. 파주 문산 아파트 수도 배관 누수 원인 진단

굴착 작업으로 확인된 누수 발생 냉수 배관 상태 — 매립되어 있던 냉수 배관의 누수 지점을 드러낸 모습입니다.

기존 보수 이후에도 다시 발생한 누수를 잡기 위해 재방문했습니다. \n바닥을 굴착하여 확인해보니 옆방 방향으로 연결된 냉수 배관이 나타납니다. \n배관의 균열이나 연결부 문제를 정밀하게 살펴보는 단계입니다.

11. 문산 아파트 냉수 라인 배관 압력 테스트

다양한 밸브가 연결된-배관 공압 테스트 장비 세팅 — 밸브 조작을 통해 배관 내부로-공기압을 주입하는 모습입니다

배관의 분기점마다 설치된 밸브를 이용해 정확한 구역의 압력을 측정하고 있습니다. 눈에 보이지 않는 매립 배관의 누수를 찾기 위해 가장 기초적이면서도 확실한 검사를 수행 중입니다.

12. 파주 문산 냉수 배관 정밀 공압 테스트 현장

배관 연결부와 함께 설치된-디지털 압력계의 수치를 촬영했습니다. — 공압 검사를 위해 배관에 연결한-디지털 압력 게이지

배관 밸브 부근에 장비를 연결하여 내부 압력을 체크하고 있습니다. 수치가 5.50으로 나타나며 현재 배관의 압력 상태를 실시간으로 확인하며 누수 여부를 판단하는 중입니다.

13. 파주 문산읍 화장실 벽면 타일 굴착 및 배관 점검

화장실 벽면 타일을 제거하여 드러난 배관과 굴착 단면 — 배관 누수 확인을 위해 파헤친 화장실 벽면 내부

타일 사이 공간을 통해 매립된 배관의 상태를 직접 확인했습니다. 벽체 안쪽으로 연결된 냉수 배관 라인을 따라 굴착을 진행한 상태입니다. 누수가 의심되는 지점을 정확히 찾기 위해 벽면 일부를 제거하였습니다.

14. 파주 문산읍 세면대 아래 배관 누수 점검 현장

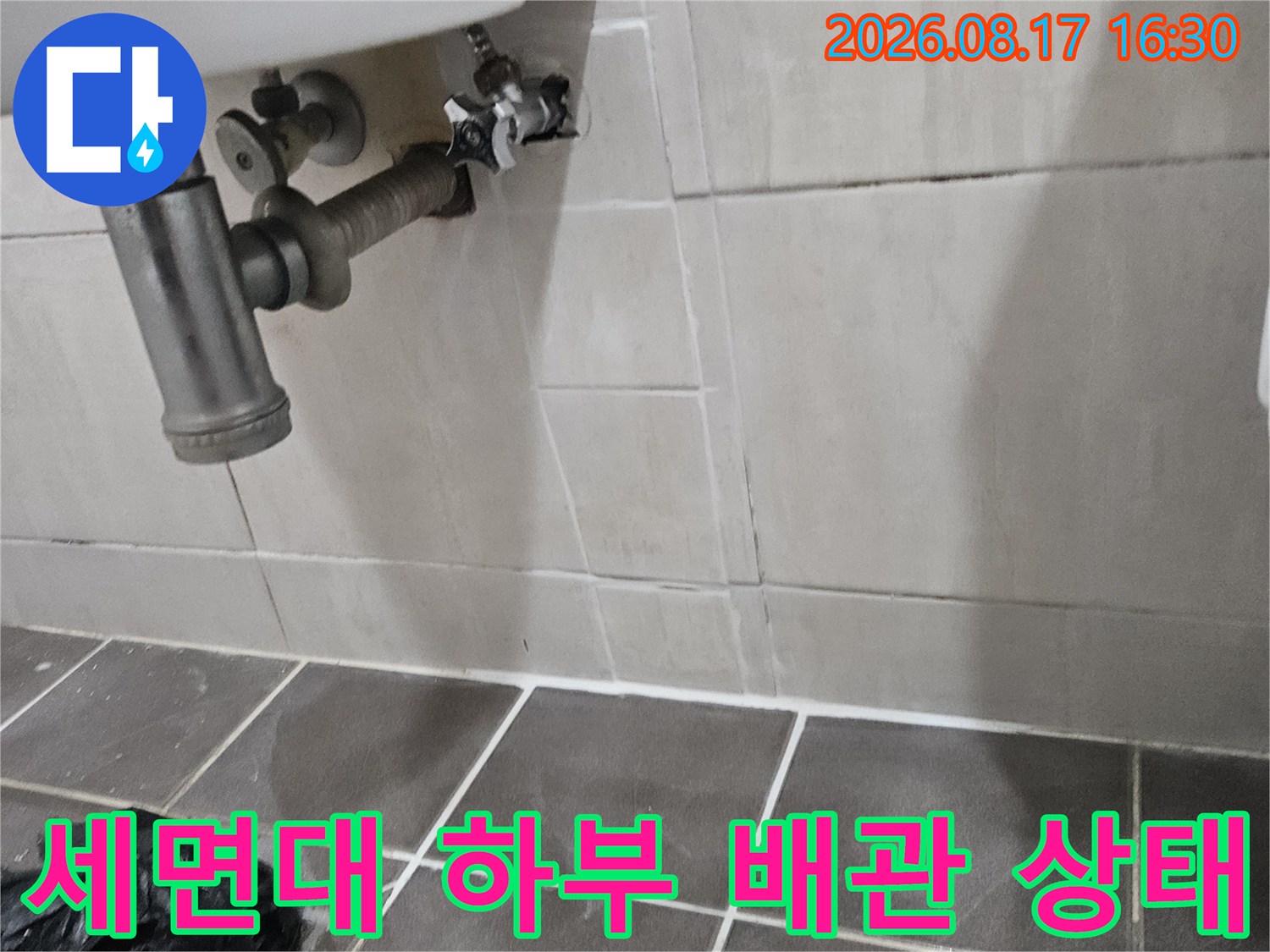

파주 문산읍 현장의 세면대 아래 설치된 냉수 배관과 타일 벽면 모습입니다. — 세면대 하부 직수 배관 연결 부위 및 타일 벽면 점검 상황

세면대 아래쪽으로 연결된 냉수 배관의 상태를 꼼꼼하게 살펴보았습니다. 배관 연결 부위와 수전 밸브 주변을 중심으로 누수 흔적이 있는지 확인하는 과정입니다. 벽면에 붙은 타일 사이의 줄눈 상태와 배관 주위의 습기 여부도 함께 체크했습니다. 이후 정밀한 검사를 통해 정확한 누수 지점을 찾아내기 위한 기초 점검 단계입니다.

15. 파주시 문산읍 화장실 바닥 배수구 주변 점검

변기 주변의 어두운 색상 타일과 배수구 모습입니다. — 화장실 바닥 타일 상태와 배수구 위치 확인 - 누수 점검 중

화장실 바닥의 타일 표면과 배수구 주변을 살펴보았습니다. 변기 하단부와 세면대 아래쪽 타일 사이를 꼼꼼히 확인하며, 배수구 주변에 습기나 물기가 머물러 있는 곳은 없는지 점검했습니다. 타일 눈줄 상태와 배수구 격자 부분의 오염도 등을 체크하여 추가적인 누수 징후가 있는지 면밀히 살펴보는 과정입니다.

16. 파주 문산읍 화장실 배관 주변 타일 점검 기록

욕실 바닥-세면대 하단 금속 배관과 타일 경계면 — 현장 점검 사진-세면대 하부 배관과 주변 타일의 상태 확인

세면대 하부 배관이 지나는 바닥 타일 부위를 촬영했습니다. 배관 연결 부위에서 물이 비치거나 타일 틈새로 습기가 올라오는지, 누수 재발 여부를 판단하기 위해 집중적으로 관찰을 진행한 모습입니다.

17. 파주 문산 아파트 냉수 배관 누수 현장

굴착된 바닥 아래 노출된 검은색 배관과 주변의 젖은 마감재 — 바닥 굴착 후 확인한 냉수 배관의 누수 흔적 - 매립 배관 상태 점검

탐지기로 찾아낸 지점을 굴착하여 문제의 배관을 직접 노출시켰습니다. 배관 주변의 모래와 자재들이 물에 젖어 있는 것을 확인할 수 있습니다. 이 부분이 바로 아래층으로 누수를 유발했던 핵심적인 구간입니다. 문제가 된 부위를 정확히 확인했으니 이제 안정적인 보수 작업을 진행합니다.

18. 문산읍 아파트 냉수 배관 누수 보수 작업

냉수 배관의 누수를 잡기 위해 굴착한 바닥 시멘트면 현황 — 배관 보수 공사를 진행 중인 굴착 바닥 면적

아래층 천장으로 물이 떨어지는 원인을 찾아 바닥을 들어냈습니다. 냉수 배관의 결함 부위를 정확히 확인하고 보수 작업을 완료했습니다. 굴착된 공간은 주변 환경과 이질감이 없도록 꼼꼼하게 정리 중입니다.

굴착했던 바닥과 벽면을 깨끗하게 마무리 정리하며 현장을 철수하였습니다. 배관 수리 후 다시 실시한 공압 테스트에서 더 이상의 압력 저하가 없음을 확인시켜 드렸습니다. 보이지 않는 곳의 누수는 전문 장비와 풍부한 경험이 뒷받침되어야 정확히 잡을 수 있습니다. 누수탐지관악구는 시공 후 2년간 A/S를 보장하여 사후 관리까지 철저히 책임집니다. 믿고 맡겨주신 만큼 최선을 다해 완벽하게 해결해 드렸습니다. 누수 관련 고민이 있으시다면 언제든 정밀 진단을 권장드립니다.
